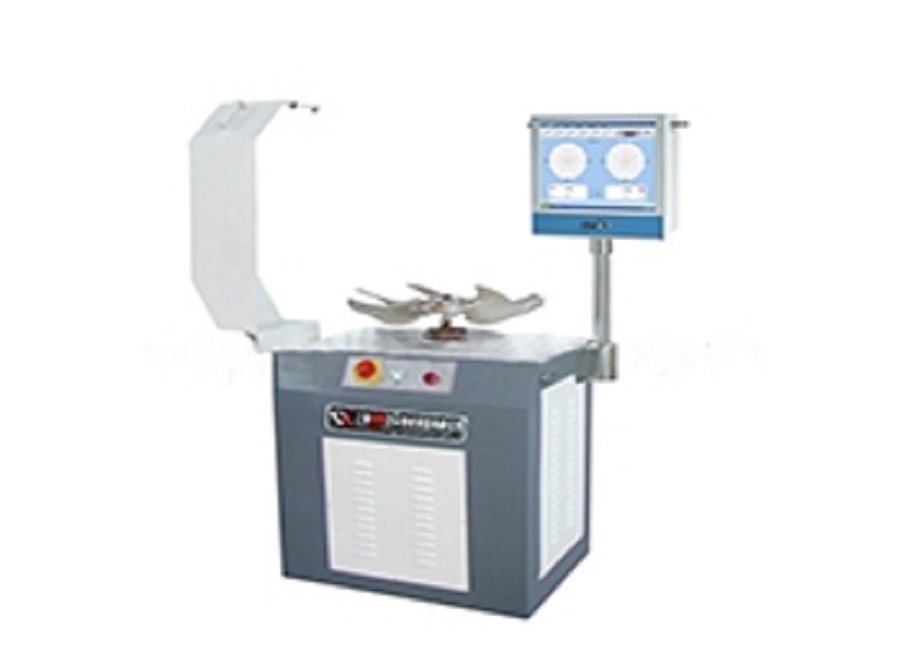

?三點找動平衡法是通過在風機轉子上選擇三個關鍵點，利用預先制作的平衡塊調整葉輪的不平衡狀態，以消除振動并保證設備的穩定運行。下面將詳細介紹三點作圖法如何畫圖：

確定測量點：在風機運轉時選擇一個最能反映振動情況的位置，如軸承座等，使用測振儀進行初始振幅測量，并記錄下數據。

標記測量點：將風機前盤或后盤圓周等分為三等分，分別記為點、2點、3點。在每個點上固定一個測振儀，開始進行測量和記錄。

安裝平衡塊：在點處夾上預先制作好的平衡塊（根據風機葉輪大小確定其質量），重復上述步驟，依次測得M點的振幅A0，并記錄下來。

移動平衡塊位置：更換平衡塊的位置到2點和3點，重復上述步驟，依次測得M點的振幅A、AA3。以A0為半徑作圓，圓心為O，將該圓三等分，分別記作O點、O2點、O3點；以O(shè)為圓心，A為半徑作弧；以O(shè)2為圓心，A2為半徑作弧；以O(shè)3為圓心，A3為半徑作弧，從而繪制出風機葉輪的不平衡圖形。

計算調整：根據測得的振幅數據，可以計算出葉輪的重心位置，這將有助于更準確地調整平衡塊的位置。添加或減少平衡塊的質量，直至測得的振幅接近于零。

驗證調整效果：完成調整后，需要再次使用測振儀對風機進行測試，觀察振動是否已經顯著減小或消失。如果振動仍然存在，可能需要繼續調整平衡塊的位置或增加平衡塊的質量，直到滿足要求為止。

總的來說，通過以上步驟，可以較為準確地畫出風機三點作圖法的不平衡圖形，進而通過調整平衡塊的位置來達到動平衡的目的。這種方法簡單易行，且能夠有效地減少風機的振動，延長設備的使用壽命，保障生產的連續性和穩定性。

?
